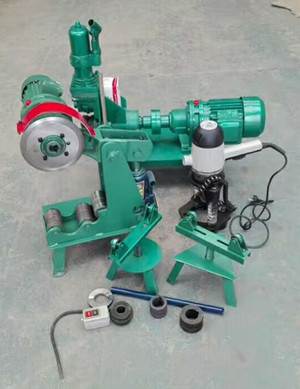

压槽机 滚槽机 沟槽机
一、滚槽机介绍
滚槽机，也叫压槽机、开槽机，此产品是在使用沟槽接头（沟槽管件）作为管道连接件时，对管子进行预处理的专用工具。
二、滚槽机原理
其工作原理是利用转动的凹压轮带动管子转动，凸压轮在油缸作用下缓缓向管子施压，从而开成所需的凹槽，以备安装时使用。
三、压槽机操作步骤
1、新机器检查
(1)检查电源：新机器用的是380v电源
(2)开动机器：看运转是否正常
(3)清除油泵内的空气：打开注油孔旷动手柄，把泵内的空气旷动出来，以避免压槽时压轮反弹或压力不足。
2、选择滚花轮和压轮
(1)根据所要压的管子选择合适的滚花轮不然压出的管子效果不好，
(2)厚度3－4.5mm的管子选择3号滚花轮，厚度5－6mm的管子选择4号滚花轮，
(3)小型YCC压槽机最好压外径57mm—139.7mm的管子；大型的YCC 压槽机压159mm以上的管子
3、调整密封宽度
(1)计算管口的密封宽度：根据管口的密封宽度的大小减去2mm左右再除以2就得出所要的密封宽度。一般在16mm左右，最小不能小于15.8mm最大不能大于16.5mm（6寸以下的管子），8寸以上的管子不在此范围内。
(2)测量密封宽度是否合适：用游标卡尺测量下压轮和滚花轮挡板之间
(3)调整：松开滑块紧固螺栓 ，根据需要旋转调整螺栓 调小密封宽度往里旋 调大密封宽度往外旋。（注意：压轮必须对正滚花轮槽的中间位置）
四、调整料架
(1)以目测的形式：将料架放置于压槽机的主轴线上，再把管子套入 主轴上并放置于料架上使管子的轴线在横向水平都基本平行与压槽机的轴线。
(2)用机器进一步检查：关闭油缸卸压阀，压动手柄直到压轮刚贴到管壁时停止下压并启动机器，观察钢管是否在滚花轮上正常运转。如果发现管口一边挤到挡板另一边离开挡板说明料架调高了或者调偏了，应再稍微纠正。如果发现钢管脱落，就反向开动机器不脱落就以调好，如果反向还脱落就说明料架调低了，再向上调一点。以上调节是在管口整齐的情况下进行的。
技术参数：功率：1.1 KW / 0.75KW，转速：20r／min，
电压：380V／3n／50Hz，额定压力：20Mpa
重量：100KG 外形尺寸：840*330*760
壁厚范围：4-10
